碳化硅涂層物理氣相相關內容

2024-12-12

一、物理氣相沉積(PVD)制備碳化硅涂層的原理


物理氣相沉積(PVD)制備碳化硅涂層時,是在真空環境下將固態碳化硅材料蒸發或?yàn)R射到基材表面形成薄膜。這個過程可分三個工藝步驟:


鍍料的氣化:在反應室中注入如氬氣等氣體,使鍍料(碳化硅)蒸發、升華或被濺射,成為氣化源。鍍料原子、分子或離子從這個氣化源產生,這是PVD制備碳化硅涂層的起始步驟。

鍍料原子、分子或離子的遷移:由氣化源供出的原子、分子或離子經過碰撞后,產生多種反應,這些原子、分子或離子開始遷移,為在基材上沉積做準備。

鍍料原子、分子或離子在基體上沉積:被擊脫的固體表面原子在基底表面上重新沉積,最終形成碳化硅涂層薄膜。在這個過程中,原子、分子或離子按照一定規律在基體上層層沉積,構建出碳化硅涂層。

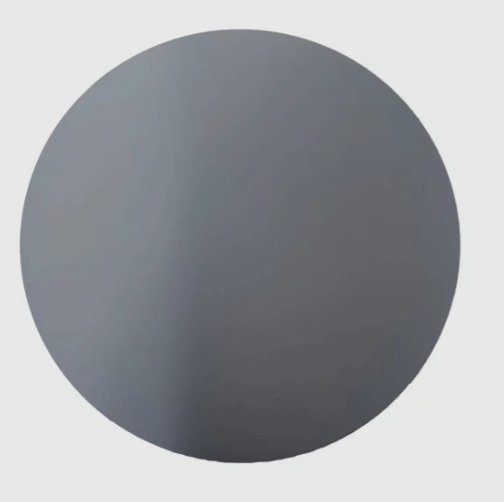

碳化硅涂層


二、物理氣相沉積(PVD)制備碳化硅涂層的特點


較高的附著力和致密性:采用PVD方法制備的碳化硅涂層具有較高的附著力,能夠牢固地附著在基材表面。同時,其致密性較好,可以有效地防止外界物質的侵入,起到良好的保護作用。

適用于復雜形狀的涂層:由于PVD是在真空環境下通過原子、分子或離子的沉積來形成涂層,所以它可以適應復雜形狀的基材,能夠在各種形狀的表面上均勻地沉積碳化硅涂層,這是其相對于其他制備方法的一個顯著優勢。
